奥托尼克斯温控器TB42系列产品该怎么看?

时间:2023-06-10 15:00:00 点击:738次

今天教大家看奥托尼克斯温控器TB42系列产品该怎么看,详情内容如下:

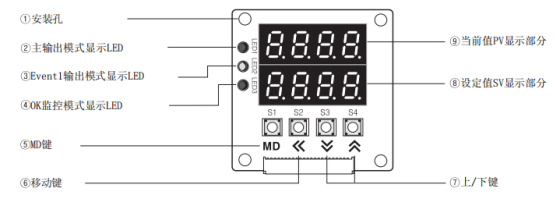

前部面板图


①安装孔(φ4.0mm

②主输出模式显示LED(LED1)

它表示控制输出的模式状态,并显示在LED1”上。但是当工作模式为电流输出或传送输出时,“LED1”不工作。(LED指示灯熄灭)

Event1输出模式显示LED(LED2)

它表示报警输出1的模式状态,并显示在“LED2”上。

O.K监控模式显示LED(LED3)

它表示报警输出2的模式状态,并显示在“LED3”上。设置Event2报警输出后,如果执行自整定,自整定完成后会显示0.K监控模式。(LED3指示灯在自整定期间闪烁,完成自整定后熄灭)


⑤模式键(S1)

用于进入参数组或移动至下一个参数组。PCB面板上印刷有“S1”。

⑥模式键(S2)

用于改变参数设定值或移动位数,PCB面板上印刷有“S2”。

⑦向上/下键(S3/S4)

用于改变设定值或选择设定模式。PC面板上,向上键为“S4”,向下键为“S3”。

⑧设定值(SV)显示部

设定温度通过红色LED显示。当使用定时功能时,设定时间会显示在“T-SV”,当定时功能关闭时,会继续显示设定温度。

⑨过程值(PV)显示部

通过绿色LED显示测量的温度。

以上是关于奥托尼克斯温控器TB42系列产品该怎么看的相关介绍,希望能帮到大家,还有什么问题可以留言或者是拨打我们咨询电话进行咨询哦!
