我们知道BF4系列光纤放大器是奥托尼克斯旗下的一款安装方便，且可靠性高的光纤放大器，在实际使用的过程中，其正确安装是投入使用的第一步，今天我们带大家一起了解这款产品的正确安装方法。

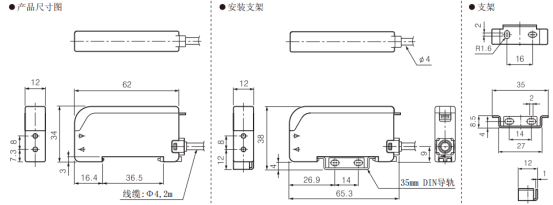

在安装前，我们需要先确定现场有没有留有足够的空间，因此我们需要先了解下产品的一个外形尺寸，BF4系列产品的外形尺寸如图1，其单位是mm，可供大家参考：
图1
具体的安装方法分为以下两个部分：

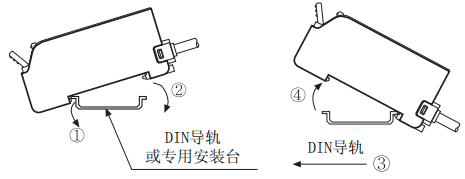

1、放大器单元的安装及拆卸.其中①、②、③表示的意思如图2所示。
①放大器单元头部扣住DIN轨道(或专用安装台)。
②按住放大器的背面向DIN导轨(或专用安装台)方向压。
③拆卸时将放大器从尾部向③的方向推,放大器沿④的方向抬起。
图2

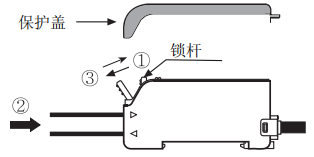

2、光纤线的连接。其中①、②、③表示的意思如图3所示。
①将放大器的保护盖拔开,沿①方向松开光纤锁扣(解锁)。
②将光纤线沿②方向插入放大器,使放大器和光纤线紧密结合。(插入深度:10mm)
③沿③方向扣紧光纤锁扣(锁定)。
图3
安装好之后大家可以进行调试，看看产品是否有正确安装，测试的过程中，各个灯亮分别表示的意思如下图所示：

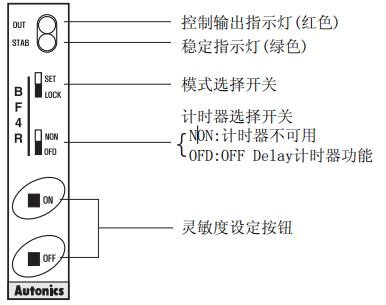

其中BF4R/ BF4G/BF4RP /BF4GPBF4R-R/BF4G-R各个灯亮表示的意思如图4所示。
图4

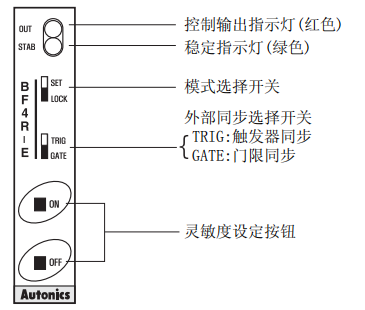

BF4R-E/BF4G-E各个灯亮表示的意思如图5所示。
图5
以上是关于奥托尼克斯BF4系列光纤放大器如何安装的全部介绍，希望能帮到大家，若是你们还有别的问题，欢迎留言或是拨打我们的咨询电话咨询！
