》采用专用IC,实现优良的抗干扰性能
》浪涌保护功能
》电源反接保护(DC3线式)
》过电流保护功能(DC型)
》长寿命和高可靠性且操作简单
》运用广泛,可代替小型开关和限位开关
》IP67防护等级(IEC规格)
直流两线式 产品规格 选型报价可咨询 1565 0158 5576
| 型号 | PRT08-1.5DO PRT08-1.5DC | PRT08-2DO PRT08-2DC | PRT12-2DO PRT12-2D | PRT12-4DO PRT12-4DC | PRT18-5DO PRT18-5DC | PRT18-8DO PRT18-8DC | PRT30-10DO PRT30-10DC PRT30-10D0-V | PRT30-15DO PRT30-15DC |
| 检测距离 | 1.5mm | 2mm | 2mm | 4mm | 5mm | 8mm | 10mm | 15mm |
| 应差距离 | 检测距离的10%以下 | |||||||
| 标准检测物 | 8×8×1mm(铁) | 12×12×1mm(铁) | 18×18×1mm(铁) | 25×25×1mm(铁) | 30×30×1mm(铁) | 45×45×1mm(铁) | ||
| 设定距离 | 0~1.05mm | 0~1.4mm | 0~1.4mm | 0~2.8mm | 0~3.5mm | 0~5.6mm | 0~7mm | 0~10.5mm |
| 电源电压 | 12-24VDC (使用电压范围：10-30VDC) | |||||||
| 漏电流 | 0.6mA以下 | |||||||
| 应答频率(※1) | 1.5kHz | 1kHz | 1.5kHz | 500Hz | 350Hz | 400Hz | 200Hz | |
| 残留电压(※2) | 3.5V以下(无极性残留电压5V以下) | |||||||
| 温度影响 | 环境温度20℃时,影响为检测距离的±10%以内,PRT08系列:±20%以内 | |||||||
| 控制输出 | 2~100mA | |||||||
| 绝缘阻抗 | 50MΩ以上(以500VDC为基准) | |||||||
| 耐电压 | 1,500VAC 50/60Hz持续1分钟(所有端子和外壳之间) | |||||||
| 耐振动 | 10~55Hz(周期1分钟) 振幅1mm X,Y,Z方向各2小时 | |||||||
| 耐冲击 | 500m/s²(50G) X,Y,Z方向各3次 | |||||||
| 指示灯 | 动作指示灯(红色LED) | |||||||
| 使用温度 | -25~70℃(未结冰状态) | |||||||
| 存储温度 | -30~80℃(未结冰状态) | |||||||
| 环境湿度 | 35~95%RH(未结露状态) | |||||||
| 保护电路 | 浪涌保护电路 | 浪涌保护电路，过电流保护电路 | ||||||
| 防护等级 | IP67(IEC规格) | |||||||
| 连接线缆 | Φ3.5,2P,2m(AWG24,芯线直径:0.08mm,芯线数:40,绝缘皮外径:Φ1mm) | Φ4,2P,2m | Φ5,2P,2m | |||||
| (AWG22,芯线直径:0.08mm,芯线数:60,绝缘皮外径:Φ1.25mm) | ||||||||
| 材质 | 外壳/螺母:镀镍黄铜,垫片:镀镍铁,检测面:耐热ABS 标准线缆(黑色):聚氯乙烯(PVC),耐油型线缆(灰色):聚氯乙烯(耐油强化型PVC) | |||||||
| 认证 | CE | |||||||
| 重量 | 约52g | 约72g | 约110g | 约170g | ||||
（※1）开关动作的应答频率为平均值。测定条件为使用标准检测物,检测物的间距为标准检测物的2倍,设定距离为检测距离的1/2。
（※2）如果使用无极性类型时,因其残留电压为5V,所以使用前请先确认要连接的设备驱动条件后再进行连接使用。
※型号名的“□”表示电源规格。“D”表示12-24VDC,“X”表示无极性电源12-24VDC。
※型号名后面带“V”表示耐油型线缆。
※上述重量不包含外包装。

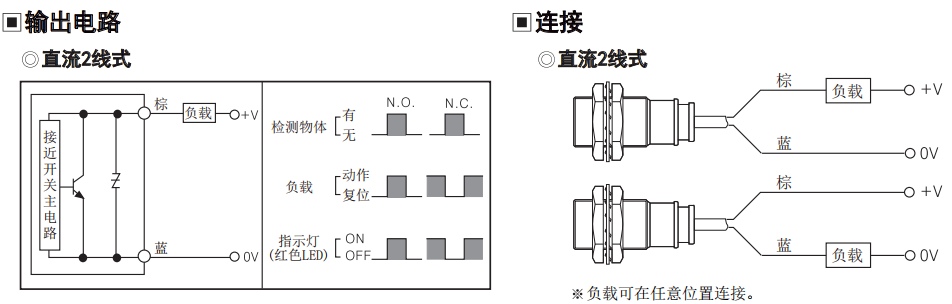

正确使用：负载连接方法
负载电流
