》检测类型 : 对射型
》检测距离 : 5mm
》最小检测物 : ≥Ø0.8mm×2mm
》响应时间 : Light ON: Max.20μs,Dark ON: Max.100μs
》光源 : 红外LED
》动作模式 : Light ON/Dark ON(控制线设置)
》电源电压 : 5-24VDC ±10%(纹波P-P : max. 10%)
》控制输出 : NPN集电极开路
产品参数 选型报价请咨询奥托尼克斯代理商免费咨询电话：156 0158 5576

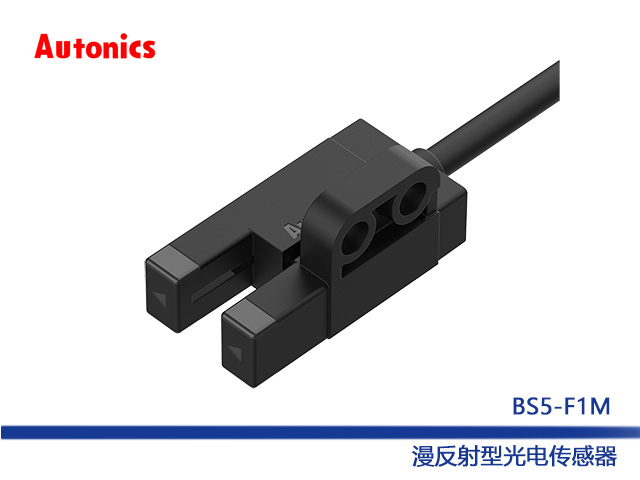

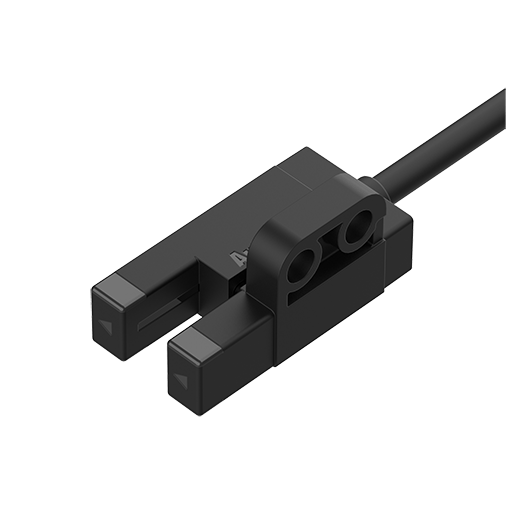

| 型号 | BS5-F1M | BS5-F1M-P |
| 控制输出类型 | NPN集电极开路 | PNP集电极开路 |
| 检测距离 | 5mm | |
| 检测物 | 不透明物体、半透明物体 | |
| 最小检测物 | 直径≥Ø0.8mm×2mm | |
| 应差距离 | ≤0.05mm | |
| 响应时间 | Light ON: Max.20μs；Dark ON: Max.100μs | |
| 响应频率 | 2kHz | |
| 光源 | 红外LED | |
| 光源波长 | 940nm | |
| 动作模式 | Light ON/Dark ON(控制线设置) | |
| 指示灯 | 操作指示灯（红色LED） | |
| 重量 | 约50g | |
| 电源电压 | 5-24VDC ±10%(纹波P-P : max. 10%) | |
| 消耗电流 | Max.30mA | |
| 负载电压 | ≤30VDC | |
| 残留电压 | NPN: ≤1.2VDC | PNP: ≤ 1.2VDC |
| 保护电路 | 电源反接保护电路，输出短路过流保护电路 | |
| 绝缘阻抗 | ≥20 MΩ (250 VDC 基准) | |
| 抗干扰 | 噪声模拟器产生的方波噪声（脉冲宽度1㎲）±240VDC | |
| 耐电压 | 1,000VAC 50/60Hz 1分钟 | |
| 耐振动 | 在X，Y，Z方向上以10至2,000Hz的频率在1.5mm的振幅下（最大加速度196m /s²）持续2小时 | |
| 耐冲击 | 15,000 m /s²（约1,500G)，Y, Z方向各3次 | |
| 环境光照度 | 日光灯: Max.1,000lx(收光面光照度) | |
| 环境温度 | -20~55℃, 存储时: -25~85℃ | |
| 环境湿度 | 35~85%RH, 存储时: 35~85%RH | |
| 防护等级 | IP50 | |
| 连接方式 | 配线引出型 | |
| 连接线缆类型 | Ø3mm，4芯，1m | |
| 电线规格 | AWG28（0.08mm), 19芯, 绝缘子外径：Ø0.88mm | |
| 材质 | 案例: PBT, 检测单元: PC | |
