产品参数
| 工作原理 | 漫反射光电传感器 |
| 工作原理详细信息 | 背景抑制功能 |
| 最大开关距离 | 5 mm ... 250 mm 1) |
| 感应距离 | 35 mm ... 140 mm |
| 偏振过滤器 | 否 |
| 发射光束 | |
| 光源 | PinPoint-LED²) |
| 光源种类 | 可见红光 |

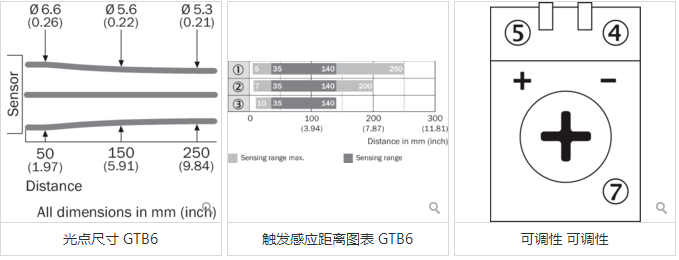

| 光斑尺寸（距离） | Ø 6 mm (100 mm) |
| LED 特征值 | |
| 轴长 | 650 nm |
| 设置 | 机械设置，5 转 |

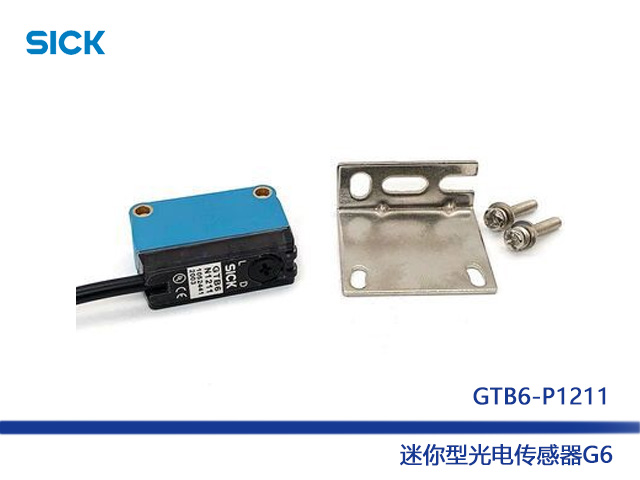

| 供货范围 | 不锈钢安装支架 (1.4301/304) BEF-W100-A |
| 1) 具有 90% 漫反射比的扫描对象（以 DIN 5033 标准白为基准）. 2) 平均使用寿命：100,000 小时，TU = +25 °C. | |
电气参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ± 10 % 2) |
| 电流消耗 | 30 mA 3) |
| 防护等级 | III |
| 数字输出类型 | |
| 类型 | PNP |
| 信号电压 NPN 高电平/低电平 | 约 UV- （ ≤ 3 V）/约0V |
| 输出电流 Imax. | ≤ 100 mA 4) |
| 响应时间 | < 625 µs 5) |
| 开关频率 | 1,000 Hz 6) |
| 开关类型 | 明/暗切换 |
| 开关类型可选 | 可通过明通/暗通开关选择 |
保护电路 | A 7) B 8) D 9) |
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV公差.
3) 无负荷.
4) 在 Uv > 24 V 时，IA max = 50 mA.
5) 信号传输时间（电阻负载时）.
6) 亮暗对比度为 1:1 时.
7) A = UV 接口（已采取反极性保护措施）.
8) B = 具有反极性保护的输入端和输出端.
9) D = 抗过载电流和短路保护输出端.

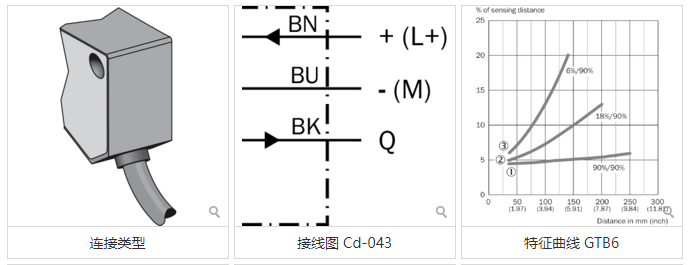

技术图纸
