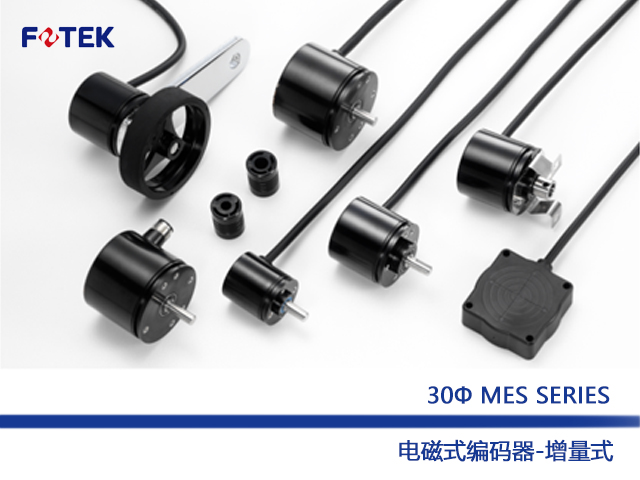

》高可靠度
》高抗干扰力
》广泛工作电压范围
》低耗电高效能
》适用于恶劣环境不怕粉尘
》D=Line driver / N=NPN P=PNP
》转轴外径:NON=6.00 / 8=8.0mm / H8=Hole shaft8.0mm / H10=Hole shaft10.0mm
》附加功能:PG=M12 Lead wire / ZL=Z Phase low level output / MW= Meter wheel type
型号说明 报价请咨询 156 0158 5576

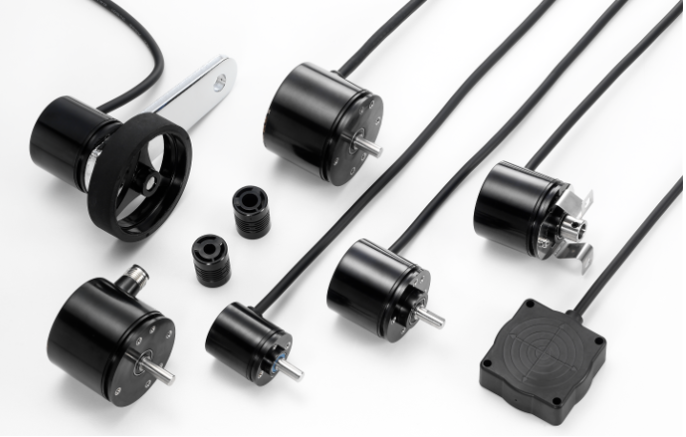

| 产品型式 | 产品图 | 产品型号 | 特点说明 |
| 增量型 |
| MEN-□□□□ | 分辨率:4 PPR~4096 PPR(可订制)、PCD = 22.0Φ |
电气规格
| 输出形式 | NPN | PNP | Liner Driver |
| 工作电压 | 5~30VDC | 5~30VDC | 5VDC ±10% |
| 输出方式 | NPN | PNP | Line driver IC |
| 响应频率 | 30K~120K Hz | ||
| 耗电流 | 40 mA max. | ||
| 电流连波 | 10 peak to peak | ||
| 输出电流 | 100mAmax. | 20mA max. | |
| 保护回路 | Short circuit & polarity reversed | Polarity reversed | |
| 输出压降 | 0.6V max. | ||
| 残留电压 | 0.1V max. | ||
| 泄漏电流 | 0.1mA max. | ||
| 抗干扰 | 2kv/1μs | ||
| 电介强度 | 2.5kv / 1 minute min. | ||
| 绝缘强度 | 100 MΩ /500vdc | ||
| 安规 | CE / ROHS | ||
环境规格 & 机械规格 报价请咨询 156 0158 5576
| Type | Standard type | Heavy duty | ||
| Outline | 30Φ | 40Φ | 40Φ | 50Φ |
| Model | MEN | MES | MET | MET-□□□-E |
| 启动力矩 | 20 gf-cm max. | 30 gf-cm max. | 30 gf-cm max. | 260 gf-cm max. |
| 惯性力矩 | 6 g- cm2 max. | 8 g- cm2max. | 8 g- cm2 max | 68 g-cm2max |
| 转轴负载(Radial) | 1kg max. | 2kg max. | 2kg max. | 10kg max. |
| 转轴负载(Axial) | 0.5kg max. | 1kg max. | 1kg max. | 5kg max. |
| 最大转速 | 6000 RPM | |||
| 外壳材质 | Intensive PPS | |||
| 转轴材质 | SUS-316 | |||
| 抗震动 | 10~55 Hz/ 1.5 mm ;2Hr/ X.Y.Z direction each | |||
| 抗冲击 | ~490m/s2 with 11ms in X.Y.Z direction 3times each | |||
| 工作环境 | -25℃~ +70℃；85%RHmax. | |||
| 保护等级 | IP-64 | |||
接线图 报价请咨询 156 0158 5576

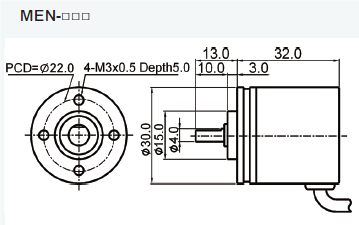

外形尺寸
