》高可靠度
》高抗干扰力
》广泛工作电压范围
》低耗电高效能
》适用于恶劣环境不怕粉尘
》多种输出码可选择:GC:Gray code /Non=Binary code /BCD=BCD code
》E 为重载型
》转轴外径:NON=6.00 / 8中=8.0mm
》9.出线方式Non=Lead wire / PG=M12 Lead wire / M12=M12 connection
型号说明 报价请咨询 156 0158 5576

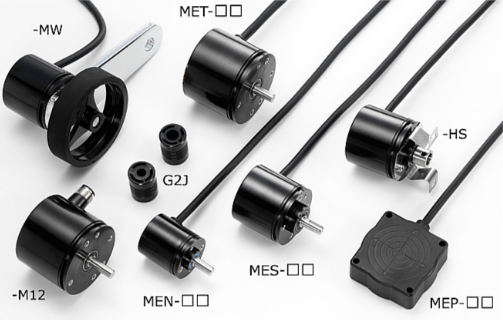

| 产品型式 | 产品图 | 产品型号 | 特点说明 |
| 绝对式 |
| MAT-□□□□ | 分辨率:4PPR~1024PPR(可订制)、Gray/Binary/BCD code(可订制)、PCD = 40.0Φ |
电气规格
| 输出形式 | NPN | PNP |
| 工作电压 | 5~30VDC | |
| 输出码 | Gray code, Binary code or BCD code | |
| 响应频率 | 20 KHz min. | |
| 耗电流 | 60 mAmax. | |
| 电流连波 | 10 peak to peak | |
| 输出电流 | 100mAmax. | |
| 保护回路 | Short circuit & polarity reversed | |
| 输出压降 | 0.6V max. | |
| 残留电压 | 0.1V max. | |
| 泄漏电流 | 0.1mA max. | |
| 抗干扰 | 2kv/1μs | |
| 电介强度 | 2.5kv / 1 minute min. | |
| 绝缘强度 | 100 MΩR /500vdc | |
| 安规 | CE / ROHS | |
环境规格 & 机械规格 报价请咨询 156 0158 5576
| Type | Standard type | Heavy duty |
| Outline | 50Φ | 50Φ |
| Model | MAT-□□□ | MAT-□□□-E |
| 启动力矩 | 30 gf-cm max | 260 gf-cm max |
| 惯性力矩 | 8 g- cm2 max. | 68 g- cm2 max. |
| 转轴负载(Radial) | 2 kg max. | 10 kg max. |
| 转轴负载(Axial) | 1 kg max. | 5 kg max. |
| 最大转速 | 6000 RPM | |
| 外壳材质 | Intensive PPS | |
| 转轴材质 | SUS-316 | |
| 抗震动 | 10~55 Hz/ 1.5 mm ;2Hr/ X.Y.Z direction each | |
| 抗冲击 | 490m/s2 with 11ms in XY.Z direction 3times each | |
| 工作环境 | -25℃~+70℃；85%RHmax. | |
| 保护等级 | IP-64 | |

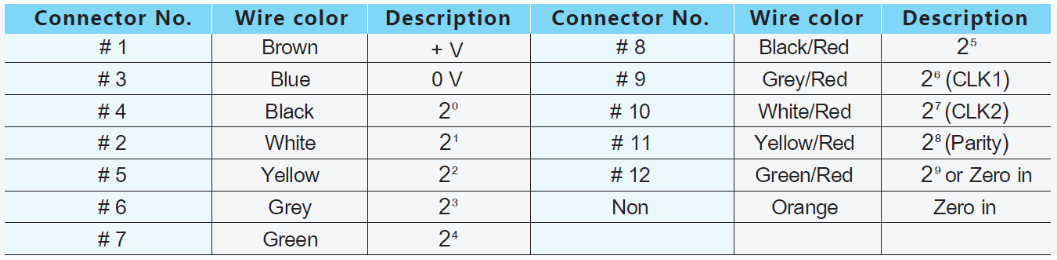

接线图 报价请咨询 156 0158 5576

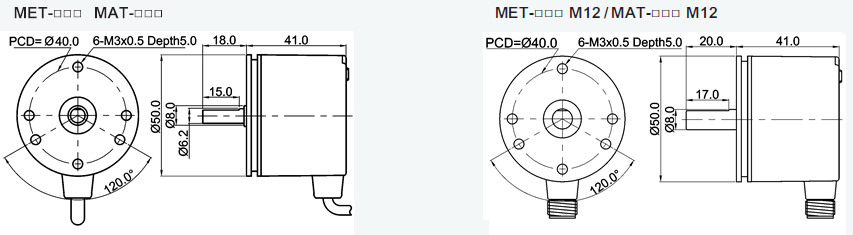

外形尺寸
