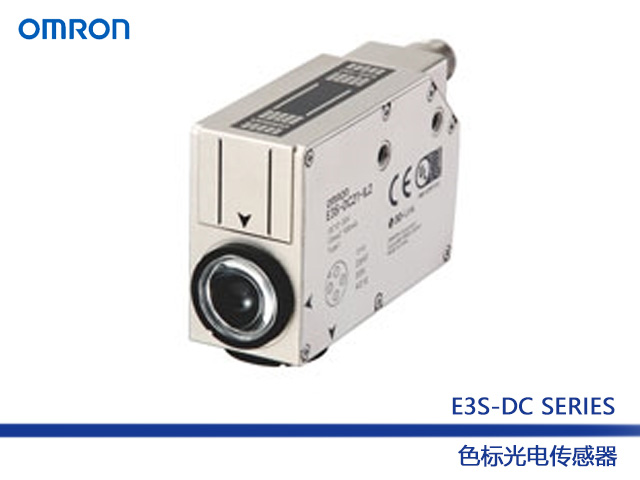

欧姆龙色标光电传感器 E3S-DC

欧姆龙色标光电传感器 E3S-DC,不限包装材料的色标检测能力,具有纤细的投光光束和大型镜头,即使倾斜较多的工件也可稳定检测。产品对细微色差的判别力强、对光泽工件的检测能力强、支持IoT。产品选型报价请拨打15601585576咨询!

产品详情

不限包装材料的色标检测能力,具有纤细的投光光束和大型镜头,即使倾斜较多的工件也可稳定检测 1686018573215857.png

对细微色差的判别力强

配备高亮度R/G/B 3光源LED,投光量得到提高。

利用高效的光学系统技术实现高功率, 还可稳定检测细微色差

对光泽工件的检测能力强

彻底降低干扰

覆盖从黑色到镜面的高动态范围

支持IoT

也备有IO-Link型

通过高速IO-Link通信将RGB信息传送到上位设备

设定最佳阈值,减少错误检测率


种类(本体)

检测方式形状连接方式检测距离输出型号传送速度

扩散反射型

(标识检测)

image.pngM12接插件型10±3mm推挽式E3S-DCP21-IL2

COM2

E3S-DCP21-IL3 COM3
NPNE3S-DCN21 ——

附件

尺寸种类形状导线长型号

M12


2m

XS2F-D421-D80-F

5mXS2F-D421-G80-F
L型1686019262717525.png2m

XS2F-D422-D80-F

5mXS2F-D422-G80-F
两侧接插件


直型/直型

2m

XS5W-D421-D81-F

5mXS5W-D421-G81-F

SmartClick接插件 image.png

L型/L型

2m

XS5W-D422-D81-F

5mXS5W-D422-G81-F

额定值/性能 选型报价请咨询欧姆龙代理商:156 0158 5576

项目
检测方式扩散反射型(标识检测)
输出推挽式NPN
型号E3S-DCP21-IL2E3S-DCP21-IL3E3S-DCN21

检测距离

10±3mm(白色绘画用纸10×10mm)

投光光点尺寸(参考值)

1×4mm
光源(发光波长)红色发光二极管(635nm)、绿色发光二极管(525nm)、蓝色发光二极管(465nm)
电源电压DC10~30V 含波动(p-p)10%
消耗功率960mW以下(参考:电源电压24V时 40mA以下)
控制输出

负载电流100mA以下(DC30V以下)

指示灯动作指示灯(橙色)、RUN 指示灯(绿色)、7段指示灯(白色)、键锁定指示灯(白色)、定时器指示灯(白色)、1点示教模式指示灯(白色)
动作模式标识时High标识时ON
保护电路电源反向连接保护、负载短路保护、输出反向连接保护
响应时间动作·复位:各50μs以下(2点示教模式);动作·复位:各150μs以下(1点示教模式)
灵敏度调节示教方式
使用环境照度受光面照度 白炽灯:3,000lx以下
环境温度范围工作时:-10~+55℃;保存时:-25~+70℃(不结冰、不凝露)
环境湿度范围工作时:35~85%RH;保存时:35~95%RH(不凝露)
绝缘电阻
20MΩ以上(DC500V兆欧表)
耐压AC1,000V 50/60Hz 1min
振动(耐久)10~55Hz 双振幅1.5mm X、Y、Z各方向2h
冲击(耐久)500m/s² X、Y、Z各方向3次
保护构造IEC60529标准 IP67
连接方式M12-4极接插件型
重量接插件型约370g/约320g
材质外壳锌压铸(镀镍)
透镜部异丁烯树脂(PMMA)
显示部ABS
按钮弹性体
接插件部锌压铸(镀镍)
主要的IO-Link功能

·NO、NC的工作模式切换

·控制输出的定时器功能及定时器时间的选择功能(可从 无效、接通延迟、断开延迟、单触发、接通断开延迟中 选择)(0.1~5000ms的定时器时间的选择)

·不稳定报警延迟时间的选择功能(0(无效)~1000ms)

·监视器输出功能(表示相对检测量的PD输出)

·通电时间的读出功能(单位:h)

·设定初始化(恢复出厂设定)功能

——
通信规格
IO-Link规格Ver1.1——
传送速度

E3S-DCP21-IL3:COM3(230.4kbps);E3S-DCP21-IL2:COM2(38.4kbps)

——
数据长

PD大小:8byte;OD大小:1byte(M-sequence type:TYPE_2_2)

——
最小周期时间

E3S-DCP21-IL3(COM3):1.5ms;E3S-DCP21-IL2(COM2):4.8ms

——
附件使用说明书
